        DDSH1690-D(S)

        產品概述DDSH1690型集中式電能表采用微計算機技術和SMT表面焊接工藝,分為互感型和采集小板型兩...

        咨詢熱線:18605487730
        詳細內容

        產品概述

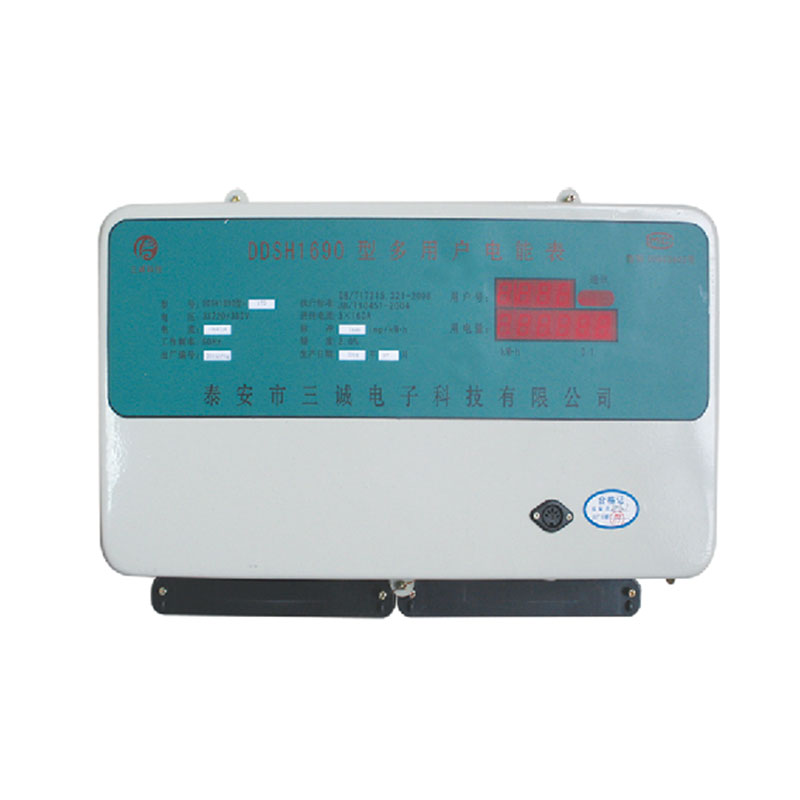

        DDSH1690型集中式電能表采用微計算機技術和SMT表面焊接工藝,分為互感型和采集小板型兩種,其中互感型具有結構簡單,成本低,計量準確、易維修等優點,互感型多用戶電能表分大機殼表和小機殼表兩種類型,其中大機殼表采集戶數按照單相計算最多可達到 39戶,具有戶數多的優點,小機殼表采集戶數按照單相計算可做到15戶,具有體積小,結構緊湊,便于安裝等特點;采集小板型具有各戶獨立計量,互不干擾。

        功能特點

        ◇表殼沖壓成型,外形美觀,結構緊湊 ;

        ◇采用專用接線端子,雙螺栓壓線,連接方便可靠;

        ◇體積小,功耗低 ;

        ◇安裝集中;

        ◇模塊式結構,便于維修。

        技術指標

        ◇輸入電壓: 3×220/380V ;

        ◇工作電壓范圍:AC160~250V ;

        ◇標定電流(Ib):1.5(6)A;10(40)A ; 15(60)A ;

        20(80)A ;30(100)A

        ◇精度:1.0 級 ;2.0 級

        ◇每戶自身功耗:≤0.6W ;

        ◇使用環境:-20 ℃~55 ℃。

        抄表方式

        ◇人工抄表:直接從數據窗口讀取數據;

        ◇計算機網絡抄表:可以采用公共電話網絡或485總線兩種形式完成抄表功能。

        外形尺寸(長×寬×厚)mm

        配電箱尺寸

        安裝形式、空開、型號

        DDSH1690-40-D0SH1690-150D0SH1690-1S-DDSH1690-5S
               小機殼表

        DOSH1690 40-DCSH1690-15DDDSH1690-1S-00SH1690-55
               大機殼表

        DOSH1490-160-D0SH1690 27000SH1690-6S-00SH1690-95
               大機殼表

        DD5H1490-28D-0D5H1690.390DO5H1690-108-005H1690-13S
               大機殼表


        明裝箱

        1P

        500x500x120

        600x550x150

        720x600x150

        850x600x150



        2P

        700x550x120

        700x600x150

        700x750x150

        800x750x150


        暗裝箱

        1P

        550x550x160

        650x550x180

        750x600x180

        900x600x180



        2P

        750x600x160

        720x600x180

        750x800x180

        850x800x180

        電表尺寸

        370x270x90

        426x286x115

        461x286x115

        496x286x115

        注: 1 、單三混合出線的電能表等同于三相戶數乘以3后加上單相戶數所得數對應的單相型號區間的對應尺寸;如DDSH1690-11D+4S:4×3+11=23 對應 DDSH1690-16D~DDSH1690-27D 區間。

        2 、三相總開按照 DZ47-3P/100A 設計。
